Vollautomatisches SMT-Smart-Lager
Einlagern · Entnehmen · Rücklagern — ein System, drei Kernschritte

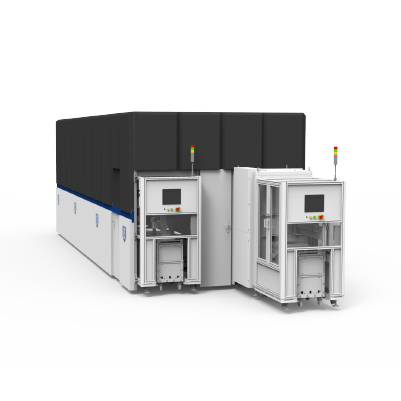

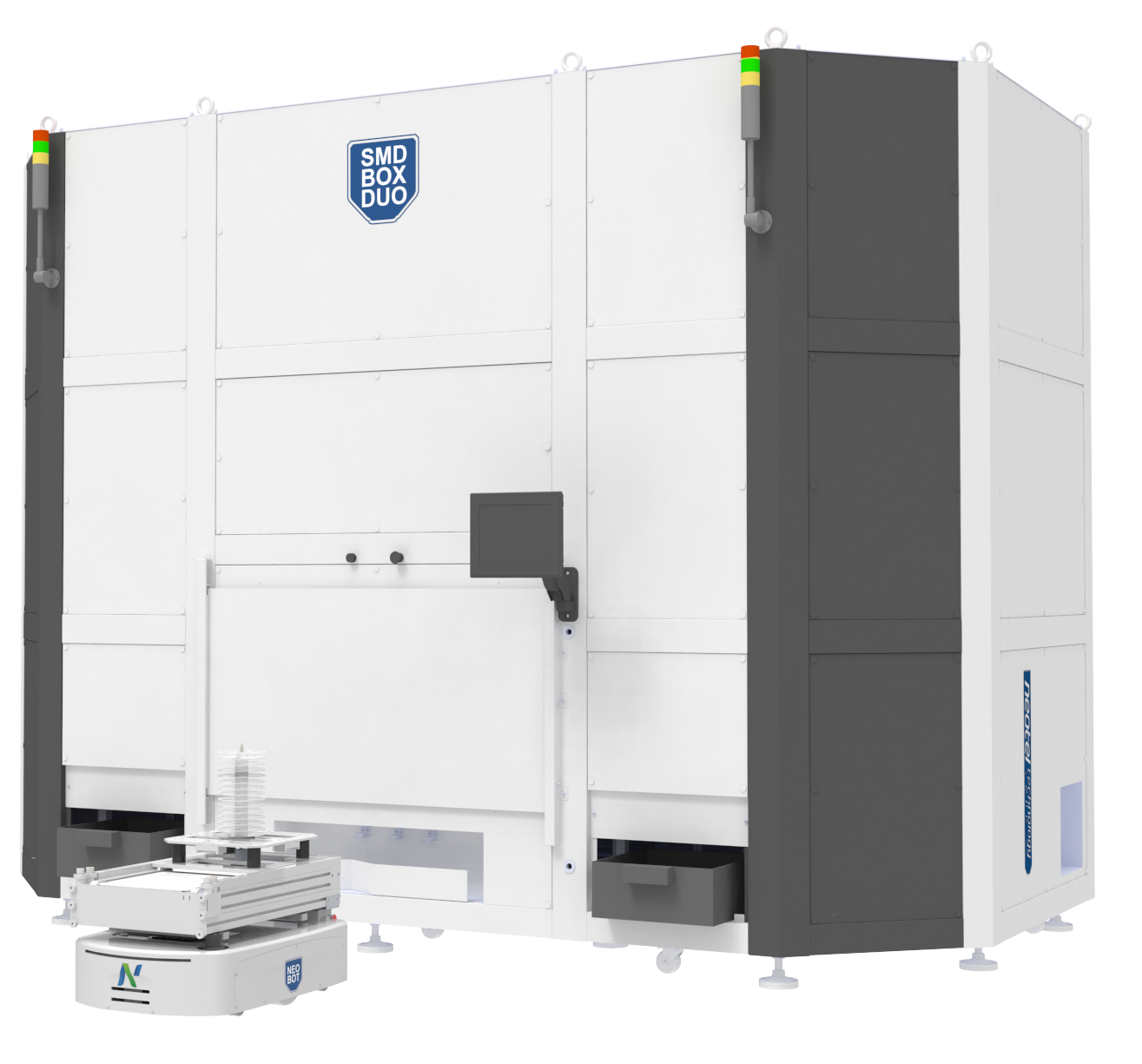

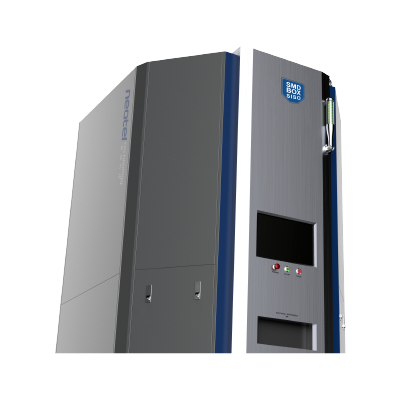

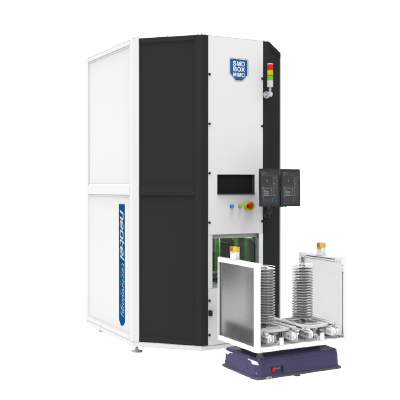

Die Auswahl erfolgt über zwei Dimensionen: Kapazitätsbedarf und Einsatzszenario. Die Kapazitätslinie ist nach Rollenanzahl gestaffelt — SISO (Single-In Single-Out, bis zu 1.000 Rollen), MIMO (Multiple-In Multiple-Out, bis zu 1.000 Rollen mit Batch-Handling), DUO (zweikanalig, bis zu 4.000 Rollen), XLR (Extra Large Reel, bis zu 20.000 Rollen). Die Szenariolinie gliedert sich nach Materialtyp — Standardrollen (Kapazitätsmodelle), Lotpaste (SP/SPC), feuchtigkeitsempfindliche Bauteile (MSD), Behälter (XLC), PCB-Magazine (XLM) und Inline (BOXi). Wenn Sie Erfassung + Lagerung + Zählung in einem Gerät benötigen, wählen Sie das Flaggschiff SMD BOX ONE.

Ja. Alle SMD BOX Modelle werden über Neotels SMF-Software (Smart Material Flow) verwaltet, die Standard-APIs für den bidirektionalen Datenaustausch mit SAP, Oracle und anderen großen ERP-Systemen sowie allen gängigen MES-Plattformen bereitstellt. Ein- und Auslagerungsdaten, Bestandsstatus und Rückverfolgbarkeitsdaten werden in Echtzeit mit Ihrem Hostsystem synchronisiert.

Basierend auf Kundenfeedback liegt die typische Amortisationszeit der SMD BOX bei 12–18 Monaten. Die wichtigsten Einsparungen: Materialsuchzeit um über 90 % reduziert, Bestandsgenauigkeit bis zu 99,9 %, Materialverfall um 80 % gesenkt und manueller Inventur-Aufwand um 95 % reduziert. Nutzen Sie unseren ROI-Rechner für eine individuelle Abschätzung.

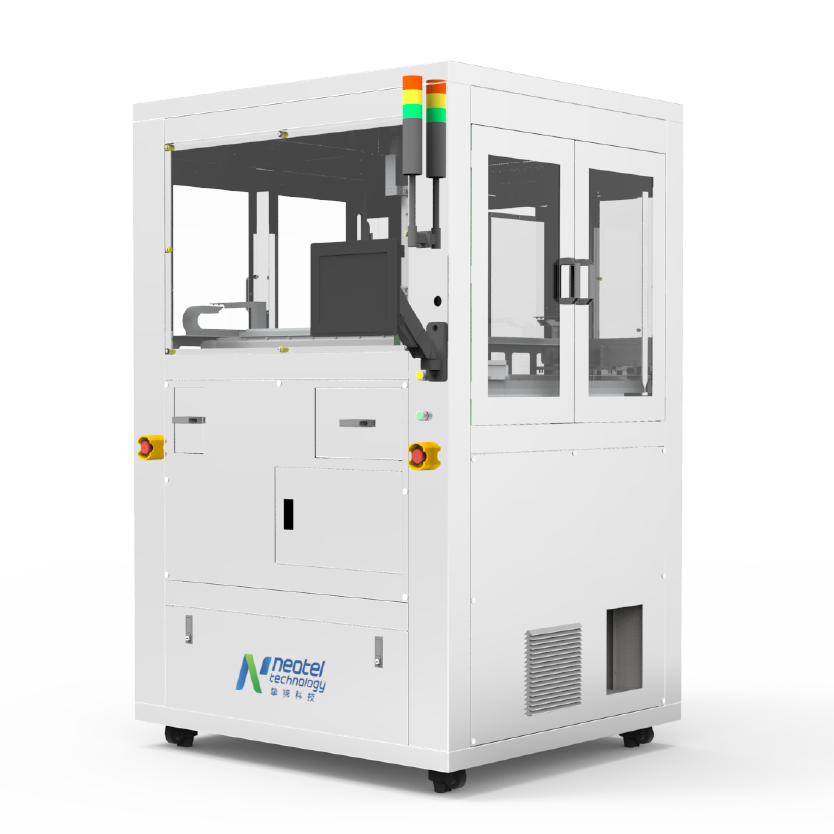

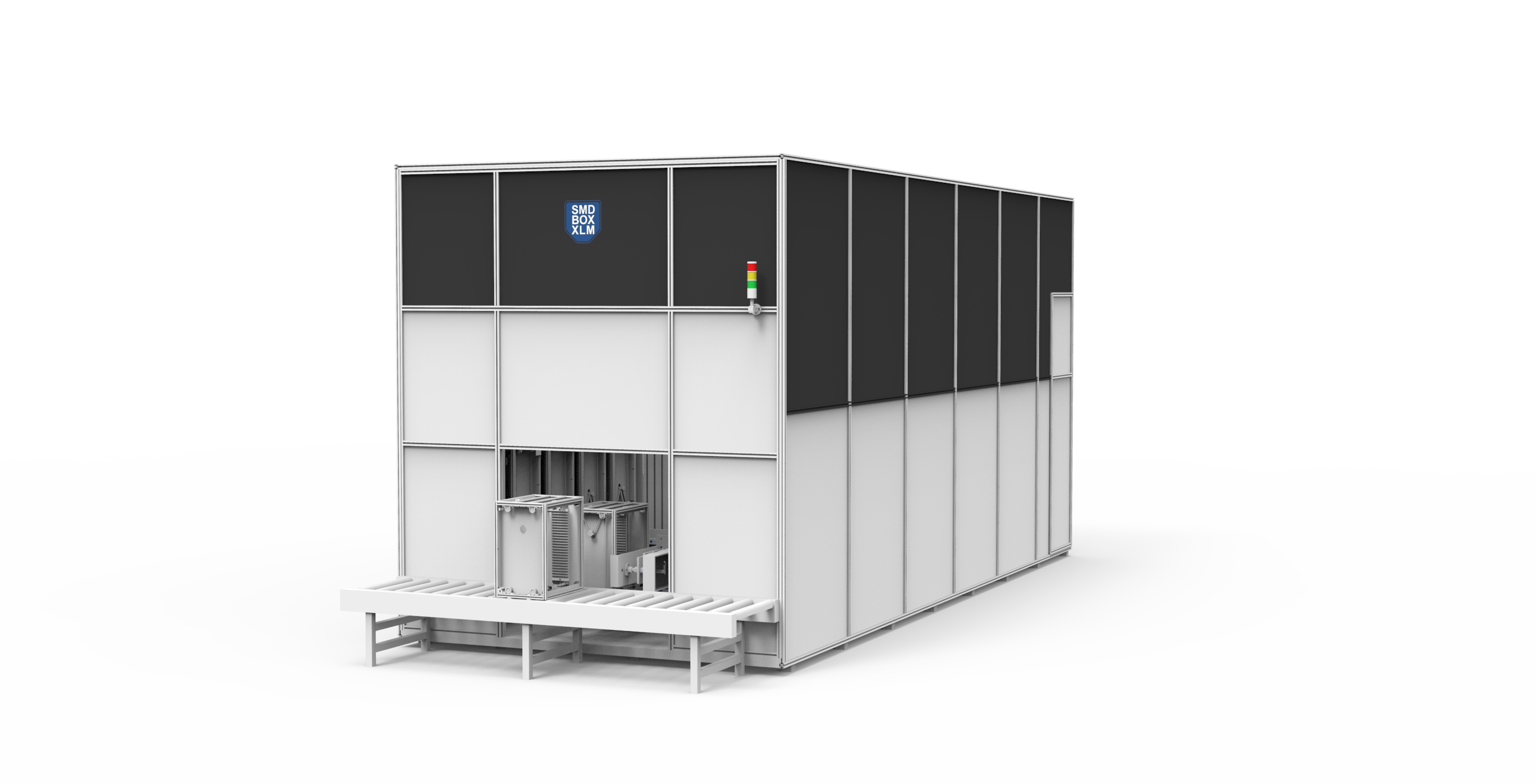

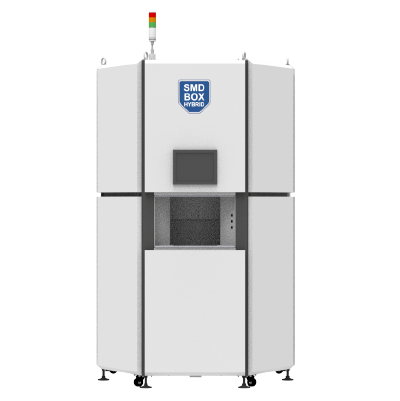

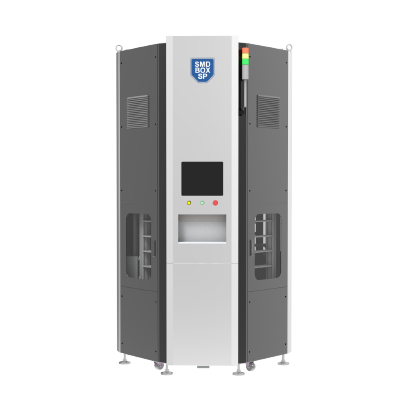

Keineswegs. Neben Standardrollen in 7″/13″/15″ deckt die Szenariolinie zahlreiche Formfaktoren ab: SP/SPC für gekühltes Lotpasten-Management, MSD für die Trockenlagerung feuchtigkeitsempfindlicher Bauteile, XLC für Behälter-Materialien, XLM für PCB-Magazin-Lagerung und HYBRID für gemischte Größen und Formate in einem System. Neu in der automatisierten Magazin-Handhabung? Lesen Sie unseren Leitfaden zu PCB-Magazin-Handling & Lagerung (Englisch).

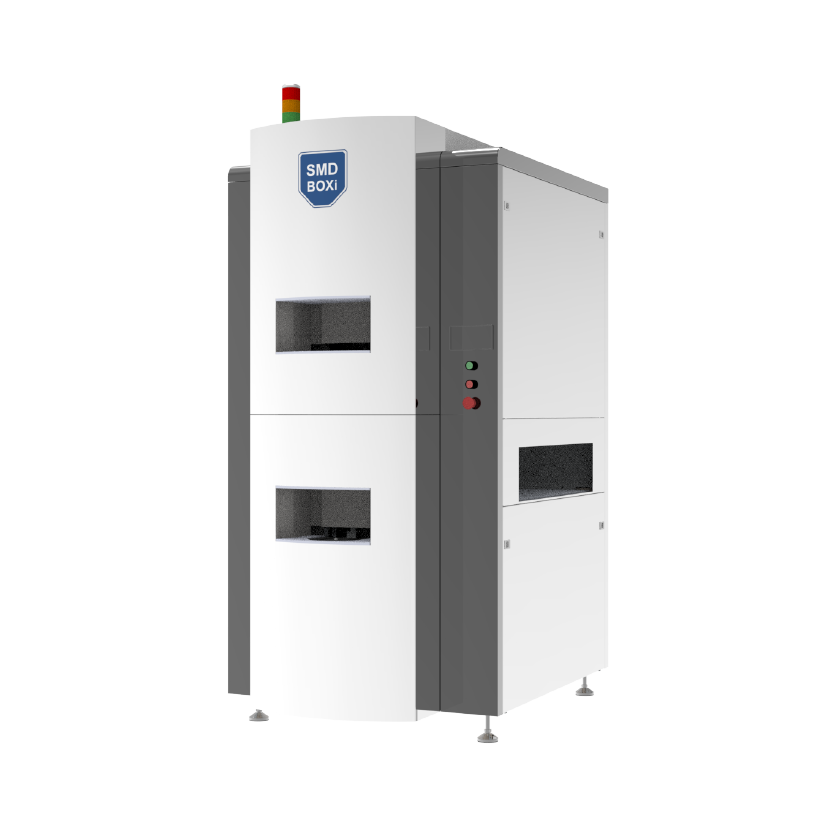

Die SMD BOX nutzt ein modulares Design mit flexiblen Stellflächen-Anforderungen: SISO benötigt nur ca. 2 m², MIMO ca. 4–6 m², DUO/XLR variieren je nach Konfiguration. Es genügen Standard-Industriestrom (220V/380V) und ein Netzwerkanschluss. Installation und Inbetriebnahme sind typischerweise innerhalb von 1–3 Tagen abgeschlossen, mit vollständiger Vor-Ort-Begleitung und Schulung durch Neotel. Das Modell BOXi ist speziell für die Inline-Integration direkt an SMT-Bestückungslinien konzipiert.

Ja. Die SMD BOX hält bei Anschluss an eine externe Trockenluftquelle eine Luftfeuchtigkeit von bis zu 5 % rF. Falls Ihre Fertigung keine zentrale Trockenluftversorgung besitzt, bietet Neotel eine dedizierte Trocknereinheit als Option an. Für das vollständige MSD-Lifecycle-Management — inklusive automatischer MSL-Klassifizierung, Floor-Life-Countdown und IPC J-STD-033D-Konformität — kombinieren Sie das Lagersystem mit dem SMD BOX MSD Trockenschrank.

Ja. SMD BOX SISO und MIMO können JEDEC-Trays mithilfe eines speziell entwickelten Trägers handhaben. Das Tray wird in den Träger eingelegt, und der Träger wird wie eine Standardrolle im System eingelagert. So bleiben Tray-verpackte Bauteile vollständig in denselben automatisierten Workflow integriert. In Kombination mit der MSD-Feuchtigkeitskontrolle bietet dies vollständigen Umgebungsschutz für feuchtigkeitsempfindliche Tray-Bauteile während der gesamten Lagerung.

Wenn Ihr Budget begrenzt ist oder Sie ein stufenweises Upgrade bevorzugen, empfiehlt sich die NEO LIGHT Smart-Regal-Serie. NEO LIGHT nutzt lichtgeführtes Picking mit manuellem Handling — geringere Investition, schnellere Inbetriebnahme, ideal für kleine bis mittlere Linien. Sobald Sie bereit für die Vollautomatisierung sind, wechseln Sie nahtlos zur SMD BOX. Beide Produktlinien werden über dieselbe SMF-Softwareplattform verwaltet.

Ein Reel Storage Tower (auch SMD Lagertower oder Reel Tower) ist ein vertikales, automatisiertes Lagersystem speziell für SMT-Bauteilrollen. Das System lagert Rollen auf motorisierten Trägern in einem kompakten Turm und entnimmt sie per Robotik auf Anforderung — ohne manuelles Suchen. Die SMD BOX Serie von Neotel bietet Reel Storage Tower von 1.000 bis über 10.000 Rollen, alle mit FIFO/FEFO-Strategien und direkter MES/ERP-Anbindung.

Die Kapazität hängt vom Modell ab: SISO speichert ca. 1.000 Rollen, MIMO ca. 3.000, DUO über 4.000 und der XLR über 10.000 Rollen. Alle Modelle unterstützen 7-Zoll- und 15-Zoll-Standardrollen. Durch den modularen Aufbau kann die Kapazität durch zusätzliche Schränke erweitert werden. Das Flaggschiff SMD BOX ONE kombiniert XLR-Lagerung mit integrierter Barcode-Erfassung und Röntgenzählung.

Ein Trockenschrank für SMD ist ein feuchtigkeitskontrolliertes Lagersystem, das feuchtigkeitsempfindliche Bauteile (MSD) davor schützt, Feuchtigkeit aufzunehmen, die beim Reflow-Löten zu Lötfehlern führt. Neotels SMD BOX MSD bietet automatisierte Trockenlagerung mit IPC/JEDEC J-STD-033D-Konformität, automatischer MSL-Klassifizierung und Floor-Life-Countdown-Tracking.

Automatisierte Bauteillagerung liefert: Materialbereitstellung in unter 15 Sekunden (statt minutenlangem manuellem Suchen), 99,9 % Bestandsgenauigkeit, bis zu 70 % Platzeinsparung durch vertikale Lagerung, automatische FIFO-Kontrolle, MSD-Überwachung in Echtzeit und lückenlose Rückverfolgbarkeit für Automotive- und Medizintechnik-Compliance. Die meisten Fertigungen erreichen den ROI innerhalb von 12–18 Monaten.
